产品概述
Product description
执行标准：《DIN EN 10326》
适用规模： 1.确保遭受高荷载能力 2.利便装置时调理 ，与安特槽钢配件很好的毗连
质料材质：Q235B
规格明细
Specification details
| 产品名称 | 截面高度（mm） | 厚度（mm） | 重量（kg/m） | 长度（mm） |
| 抗震单面槽钢41*21 | 21 | 2 | 1.6 | 6000 |
| 抗震单面槽钢41*41 | 41 | 2 | 2.3 | 6000 |
| 抗震单面槽钢41*52 | 52 | 2.5 | 3.2 | 6000 |
| 抗震单面槽钢41*62 | 62 | 2.5 | 3.5 | 6000 |
| 抗震单面槽钢41*72 | 72 | 2.75 | 4.3 | 6000 |
| 抗震双拼槽钢-21D | 42 | 2 | 3.2 | 6000 |
| 抗震双拼槽钢-41D | 82 | 2 | 4.5 | 6000 |
| 抗震双拼槽钢-52D | 104 | 2.5 | 6.3 | 6000 |
| 抗震双拼槽钢-52/72D | 124 | 2.5 | 7.5 | 6000 |
| 抗震双拼槽钢-72D | 144 | 2.75 | 8.9 | 6000 |
| 产品名称 | 悬臂截面 | 臂长 | 孔间距 | 重量 |
| 托臂21/300 | 21 | 300 | 80 | 704 |
| 托臂21/450 | 21 | 450 | 80 | 393 |
| 托臂41/300 | 41 | 300 | 80 | 919 |
| 托臂41/450 | 41 | 450 | 80 | 1292 |
| 托臂41/600 | 41 | 600 | 80 | 1620 |
| 托臂41/1000 | 41 | 1000 | 80 | 2480 |
| 托臂41/450 | 52 | 450 | 100 | 1968 |
| 托臂52/600 | 52 | 600 | 100 | 2410 |
| 托臂62/600 | 62 | 600 | 100 | 3160 |
| 托臂62/700 | 62 | 700 | 100 | 3520 |
| 托臂72/450 | 72 | 450 | 120 | 2490 |
| 托臂72/600 | 72 | 600 | 120 | 3220 |
手艺指标
Technical indicators
1、质料：
接纳碳钢或不锈钢制作 ，碳钢性能不低于Q235B品级的划定 ，不锈钢材质应切合GB/T 3280的划定 。
2、性能要求：
凭证GB/T 38053《装配式支吊架通用手艺条件》须检测装配式支吊架以下性能：
（1）毗连构件承载力性能；
（2）槽钢螺母防滑性能；
（3）槽钢螺母抗拉拔性能；
（4）管夹抗拉拔性能；
（5）角毗连件承载力性能；
（6）托臂承载力性能；
（7）组件疲劳性能 。
3、防腐要求
当质料外貌为热浸锌处置惩罚时 ，按GB/T 10125的划定举行不低于480h的中性盐雾试验；
当质料外貌为锌铬涂层处置惩罚时 ，按GB/T 10125的划定举行不低于1200h的中性盐雾试验；
当质料外貌为电镀锌处置惩罚时 ，按GB/T 10125的划定举行不低于90h的中性盐雾试验 。
4、外貌质量
型钢应外貌平整、光洁 ，不应有锈蚀、折叠、裂纹、折叠、分层、滴瘤、粗糙、刺锌、漏镀等缺陷 。
接纳碳钢或不锈钢制作 ，碳钢性能不低于Q235B品级的划定 ，不锈钢材质应切合GB/T 3280的划定 。
2、性能要求：
凭证GB/T 38053《装配式支吊架通用手艺条件》须检测装配式支吊架以下性能：
（1）毗连构件承载力性能；
（2）槽钢螺母防滑性能；
（3）槽钢螺母抗拉拔性能；
（4）管夹抗拉拔性能；
（5）角毗连件承载力性能；
（6）托臂承载力性能；
（7）组件疲劳性能 。
3、防腐要求
当质料外貌为热浸锌处置惩罚时 ，按GB/T 10125的划定举行不低于480h的中性盐雾试验；
当质料外貌为锌铬涂层处置惩罚时 ，按GB/T 10125的划定举行不低于1200h的中性盐雾试验；
当质料外貌为电镀锌处置惩罚时 ，按GB/T 10125的划定举行不低于90h的中性盐雾试验 。
4、外貌质量
型钢应外貌平整、光洁 ，不应有锈蚀、折叠、裂纹、折叠、分层、滴瘤、粗糙、刺锌、漏镀等缺陷 。

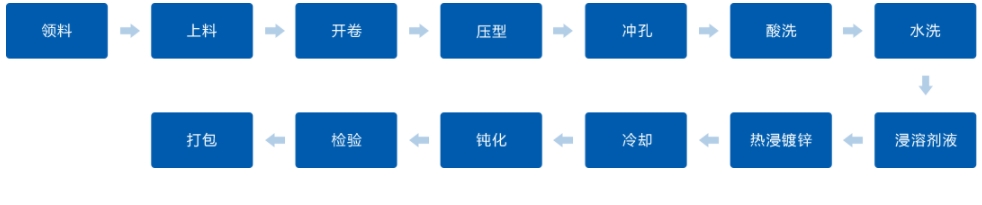

生产工艺
Production process
操作说明
Operating instructions
1、包装：要求打包时工件靠一端平齐 ，不得打包松动 。
2、存储：型材应存放在干燥透风的客栈内 ，注重避免锈蚀和污染 。型材应分类堆放 ，挂牌注明品种、规格和批号 ，弃捐稳妥 ，避免变形和损伤 。
3、装车：起吊时应避免构件损坏或变形 ，装车时应摆放平稳、位置适中、加固可靠 ，
4、运输：钢结构构件运输及运输吊装时要妥善绑扎 ，以避免构件的变形、损伤及镀锌层的破损 。
2、存储：型材应存放在干燥透风的客栈内 ，注重避免锈蚀和污染 。型材应分类堆放 ，挂牌注明品种、规格和批号 ，弃捐稳妥 ，避免变形和损伤 。
3、装车：起吊时应避免构件损坏或变形 ，装车时应摆放平稳、位置适中、加固可靠 ，
4、运输：钢结构构件运输及运输吊装时要妥善绑扎 ，以避免构件的变形、损伤及镀锌层的破损 。
