产品概述
Product description
产品配景：
天下性能源� ；� ，增进了新能源工业的迅猛生长 ，而太阳能是种种可生能源中最主要的基本能源 。作为将太阳辐射能转换成电能的太阳能发电手艺 ，即光伏工业 ，近年来在我国得以飞速生长 。据中国光伏行业协会统计 ，中国光伏组件产量已一连15年位居全球首位 ，新增装机量一连9年位居全球首位 ，累计装机量一连7年位居全球首位 。预计2022年我国光伏装机将达205GW以上 ，明后两年将划分抵达275GW、300GW 。
现在 ，我国普遍使用的太阳能光伏支架系统从材质上分 ，主要有混凝土支架、钢支架和铝合金支架三种 。相对混凝土支架与铝合金支架 ，钢支架性能稳固 ，制造工艺成熟 ，承载能力高 ，防腐性能优良 ，形状雅观 ，且装置利便快速 。接纳结构防腐质料的碳钢及配套零部件 ，其使用寿命更长 ，应用规模更普遍 。
热镀锌工艺是抵御情形侵蚀的一项较为稳固可靠的钢材外貌处置惩罚计划 。河北yp街机电子游戏新质料综合差别地带的大气袒露情形 ，使用超厚热镀锌等手艺工艺 ，包管光伏支架的使用寿命 ，耐候性强 ，结构牢靠可靠 ，可遭受大气侵蚀、雪荷载、风荷载等外部效应 ，卓越的热镀锌质料给支架提供了长期的耐用性和长达30-50年的使用寿命 。

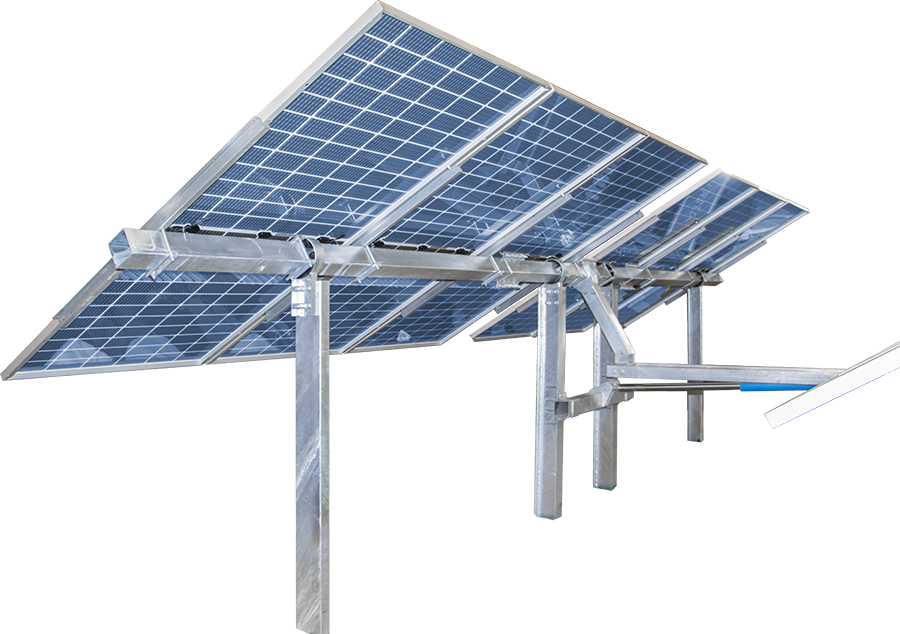

产品图片：
执行标准：GB/T 6723-2017通用冷弯启齿型钢 NB/T 10115-2018 光伏支架结构设计规程
适用规模： 为太阳能光伏板提供支持 ，是光伏发电系统的主要组成部分
质料材质：Q235B-Q355B、SD402、SD550、SD350

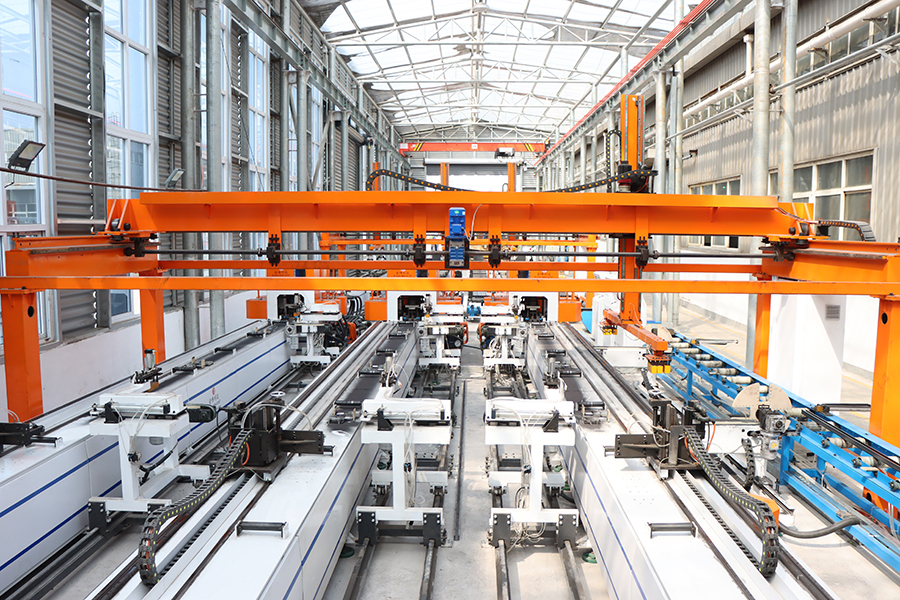

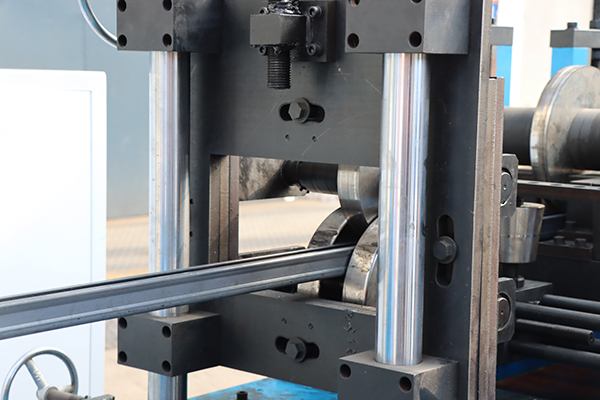

生产车间：

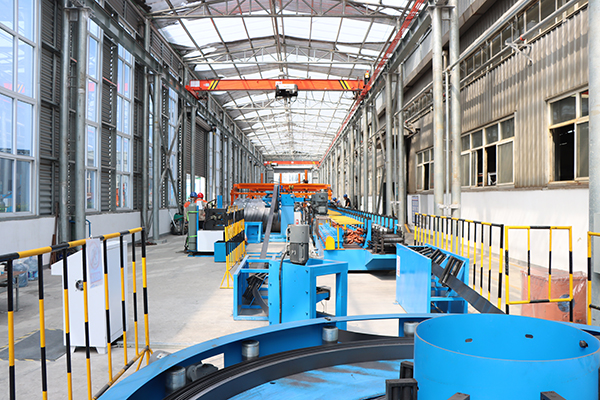

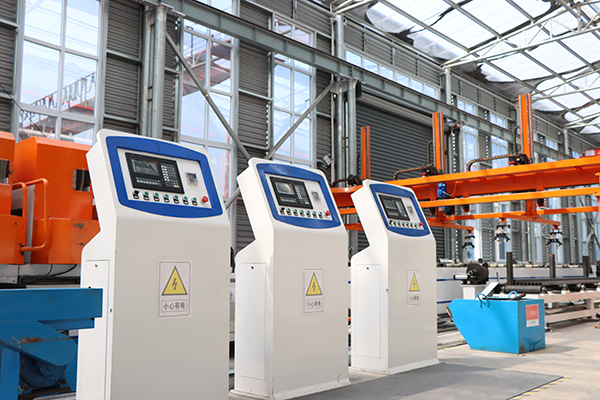

生产车间：
?
?
产品优势：公司地处晋冀鲁豫四省接壤处的钢铁之都邯郸 ，先后与海内众多着名钢铁企业建设了恒久稳固的战略相助关系 ，具有得天独厚的质料采购优势 。我们建设了以客户需求导向为中心的质量治理流程 ，层层把关 ，严控历程 ，货物交付时间更有包管 。我们引进外洋先进手艺 ，建设天下首家全自动化热浸镀锌生产线 ，专注于光伏支架及配件等产品热浸镀锌 ，严选优质锌锭质料 ，在金属外貌披上匀称可控、附着力强的抗氧化战衣 。与古板电镀锌、机械镀锌、粉末镀锌相比 ，更为坚久耐用 ，且拉力、剪切力不受影响 ，各项指标均切合国家要求 。
执行标准：GB/T 6723-2017通用冷弯启齿型钢 NB/T 10115-2018 光伏支架结构设计规程
适用规模： 为太阳能光伏板提供支持 ，是光伏发电系统的主要组成部分
质料材质：Q235B-Q355B、SD402、SD550、SD350
规格明细
Specification details
|
光伏支架C型钢常用规格 |
|||
|
常用规格 |
厚度 |
材质 |
防腐形式 |
|
C60 |
2.0-2.5 |
Q235B-Q355B |
热镀锌 |
|
C70 |
2.0-2.5 |
Q235B-Q356B |
热镀锌 |
|
C80 |
2.0-2.5 |
Q235B-Q357B |
热镀锌 |
|
C90 |
2.0-2.5 |
Q235B-Q358B |
热镀锌 |
|
C110 |
2.0-2.5 |
Q235B-Q359B |
热镀锌 |
|
C120 |
2.0-2.5 |
Q235B-Q360B |
热镀锌 |
|
C140 |
2.0-2.5 |
Q235B-Q361B |
热镀锌 |
|
C160 |
2.0-2.5 |
Q235B-Q362B |
热镀锌 |
|
C60 |
1.6-2.5 |
SD402、SD550、SD350 |
锌铝镁 |
|
C70 |
1.6-2.5 |
SD402、SD550、SD351 |
锌铝镁 |
|
C80 |
1.6-2.5 |
SD402、SD550、SD352 |
锌铝镁 |
|
C90 |
1.6-2.5 |
SD402、SD550、SD353 |
锌铝镁 |
|
C110 |
1.6-2.5 |
SD402、SD550、SD354 |
锌铝镁 |
|
C120 |
1.6-2.5 |
SD402、SD550、SD355 |
锌铝镁 |
|
C140 |
1.6-2.5 |
SD402、SD550、SD356 |
锌铝镁 |
|
C160 |
1.6-2.5 |
SD402、SD550、SD357 |
锌铝镁 |
手艺指标
Technical indicators
1、钢支架质料：
支架应为碳钢型材或冷弯薄壁型钢 ，材质及性能要求如下：
（1）钢结构主材材质为Q235B、S250GD、Q355B、S350GD等材质
（2）钢结构主材的抗拉强度、伸长率、屈服点、冷弯试验等各项力学性能要求须切合《碳素结构钢》（GB/T700-2007）的相关划定 ，按国家钢铁标准执行 。
（3）钢结构主材的碳、硫、磷等化学元素的含量须切合《碳素结构钢》（GB/T700-2007）的相关划定 。
（4）钢材的尺寸、形状、重量及允许误差等方面内容均须切合《结构用冷弯空心型钢尺寸、形状、重量及允许误差》（GB/T6728-2002）和《通用冷弯启齿型钢尺寸、形状、重量及允许误差》（GB/T 6723-2008）相关划定 ，严禁使用不切合相关要求的型钢 。1型钢弯曲度每米应不大于2? mm ，总弯曲度应不大于总长度的0. 2% 。
2、型钢、钢构件及紧固件
应知足《金属笼罩层钢铁制件热浸镀锌层手艺要求及试验要领》GB/T13912-2002中划定 ，需要厂家提供检测报告或防腐评估报告 。镀锌厚度检测：镀锌层厚度凭证《金属笼罩层 钢铁制件热浸镀锌层手艺要求及实验要领》提供要领举行检测 。
3、力学性能要求
光伏支架及构件变形量知足《光伏发电站设计规范》GB50797-2012及其他国家规范划定要求 。支架型材截面及壁厚选择需经由盘算 。牢靠支架结构设计凭证现行国家修建结构荷载规范、钢结构设计标准等规范要求 ，包管结构在运输、装置和使用历程中知足强度、稳固性和刚度要求 ，切合抗震、抗风和防腐等要求 。
4、防腐要求
（1）钢构件接纳金属� ；げ愕姆栏椒� 。钢结构支架若接纳热浸镀锌涂层 ，热浸镀锌须知足《金属笼罩层钢铁制件热浸镀锌层手艺要求及实验要领》 (GB/T13912-2002)的相关要求 ，热浸镀锌层厚度知足国标及客户要求 。若接纳镀镁铝锌处置惩罚 ，镀镁铝锌防腐涂层平均厚度知足国标及客户要求 。
（2）镀锌厚度检测：镀锌层厚度凭证《金属笼罩层钢铁制件热浸镀锌层手艺要求及实验要领》提供要领举行检测 。
支架应为碳钢型材或冷弯薄壁型钢 ，材质及性能要求如下：
（1）钢结构主材材质为Q235B、S250GD、Q355B、S350GD等材质
（2）钢结构主材的抗拉强度、伸长率、屈服点、冷弯试验等各项力学性能要求须切合《碳素结构钢》（GB/T700-2007）的相关划定 ，按国家钢铁标准执行 。
（3）钢结构主材的碳、硫、磷等化学元素的含量须切合《碳素结构钢》（GB/T700-2007）的相关划定 。
（4）钢材的尺寸、形状、重量及允许误差等方面内容均须切合《结构用冷弯空心型钢尺寸、形状、重量及允许误差》（GB/T6728-2002）和《通用冷弯启齿型钢尺寸、形状、重量及允许误差》（GB/T 6723-2008）相关划定 ，严禁使用不切合相关要求的型钢 。1型钢弯曲度每米应不大于2? mm ，总弯曲度应不大于总长度的0. 2% 。
2、型钢、钢构件及紧固件
应知足《金属笼罩层钢铁制件热浸镀锌层手艺要求及试验要领》GB/T13912-2002中划定 ，需要厂家提供检测报告或防腐评估报告 。镀锌厚度检测：镀锌层厚度凭证《金属笼罩层 钢铁制件热浸镀锌层手艺要求及实验要领》提供要领举行检测 。
3、力学性能要求
光伏支架及构件变形量知足《光伏发电站设计规范》GB50797-2012及其他国家规范划定要求 。支架型材截面及壁厚选择需经由盘算 。牢靠支架结构设计凭证现行国家修建结构荷载规范、钢结构设计标准等规范要求 ，包管结构在运输、装置和使用历程中知足强度、稳固性和刚度要求 ，切合抗震、抗风和防腐等要求 。
4、防腐要求
（1）钢构件接纳金属� ；げ愕姆栏椒� 。钢结构支架若接纳热浸镀锌涂层 ，热浸镀锌须知足《金属笼罩层钢铁制件热浸镀锌层手艺要求及实验要领》 (GB/T13912-2002)的相关要求 ，热浸镀锌层厚度知足国标及客户要求 。若接纳镀镁铝锌处置惩罚 ，镀镁铝锌防腐涂层平均厚度知足国标及客户要求 。
（2）镀锌厚度检测：镀锌层厚度凭证《金属笼罩层钢铁制件热浸镀锌层手艺要求及实验要领》提供要领举行检测 。

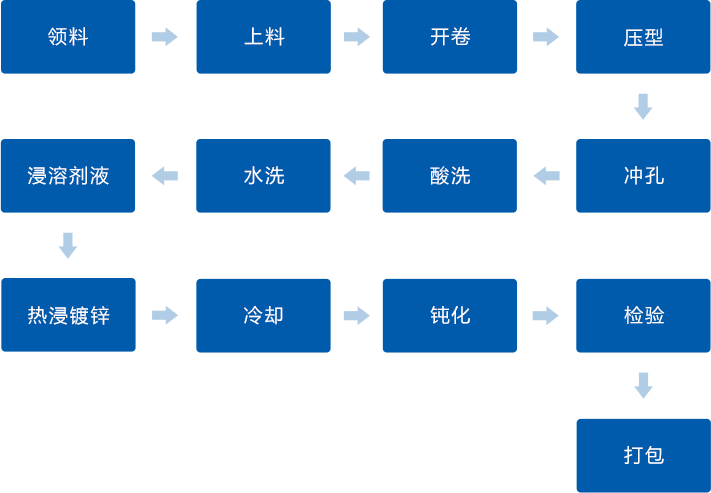

生产工艺
Production process
操作说明
Operating instructions
1、存储：型材应存放在干燥透风的客栈内 ，注重避免锈蚀和污染 。型材应分类堆放 ，挂牌注明品种、规格和批号 ，弃捐稳妥 ，避免变形和损伤 。
2、装车：起吊时应避免构件损坏或变形 ，装车时应摆放平稳、位置适中、加固可靠 ，超长、超宽、超高件运输应悬挂危险警示牌 ，注重� ；杈丁⑶帕骸⑼ㄑ丁⒌缌Φ壬枋┣寰�
3、运输：钢结构构件运输及运输吊装时要妥善绑扎 ，以避免构件的变形、损伤及镀锌层的破损 。
2、装车：起吊时应避免构件损坏或变形 ，装车时应摆放平稳、位置适中、加固可靠 ，超长、超宽、超高件运输应悬挂危险警示牌 ，注重� ；杈丁⑶帕骸⑼ㄑ丁⒌缌Φ壬枋┣寰�
3、运输：钢结构构件运输及运输吊装时要妥善绑扎 ，以避免构件的变形、损伤及镀锌层的破损 。
